在React Native中ART是个非常重要的库,它让非常酷炫的绘图及动画变成了可能。但是可能是知道的人真的不多导致文档及少中文更少。很多都是把英文的参数列表翻译过来,也没有案例。于是决定出这样一份入门文档及可能遇到的坑,希望能够帮助到大家。本文的示例工程https://github.com/xu-duqing/React-Native-ART-Sample

添加依赖

Android默认就包含ART库,IOS需要单独添加依赖库。

  1. 右键点击项目 -> ‘Add Files to ProjectName -> 选择 node_modules/react-native/React/Libraries/ART/ART.xcodeproj’
  2. 将 libART.a 添加到 Linked Frameworks and Libraries

基础组件

ART暴露的组件有7个,这篇用到的有五个。先介绍即将用到的四个组件,之后在介绍另外三个。

  • Surface - 一个矩形可渲染的区域,是其他元素的容器!
  • Group - 可容纳多个形状、文本和其他的分组
  • Shape - 形状定义,可填充
  • Text - 文本形状定义

props

  • Surface
    • width : 渲染区域的宽
    • height : 定义渲染区域的高
  • Shape
    • d : 定义绘制路径
    • stroke : 描边颜色
    • strokeWidth : 描边宽度
    • strokeDash : 定义虚线
    • fill : 填充颜色
  • Text
    • funt : 字体样式,定义字体、大小、是否加粗 如: bold 35px Heiti SC
  • Path
    • moveTo(x,y) : 移动到坐标(x,y)
    • lineTo(x,y) : 连线到(x,y)
    • arc() : 绘制弧线
    • close() : 封闭空间

绘制直线

了解Path的moveTo和LineTo的使用,注意Surface的高度和宽度,多数没有绘制出想要的都是因为渲染区域定义问题

示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
import React from 'react'
import {
View,
ART
} from 'react-native'

export default class Line extends React.Component{

render(){

const path = ART.Path();
path.moveTo(1,1); //将起始点移动到(1,1) 默认(0,0)
path.lineTo(300,1); //连线到目标点(300,1)

return(
<View style={this.props.style}>
<ART.Surface width={300} height={2}>
<ART.Shape d={path} stroke="#000000" strokeWidth={1} />
</ART.Surface>
</View>
)
}
}

绘制虚线

了解strokeDash的参数,
[10,5] : 表示绘10像素实线在绘5像素空白,如此循环
[10,5,20,5] : 表示绘10像素实线在绘制5像素空白在绘20像素实线及5像素空白

示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

import React from 'react'
import {
View,
ART
} from 'react-native'

const {Surface, Shape, Path} = ART;

export default class DashLine extends React.Component{

render(){

const path = Path()
.moveTo(1,1)
.lineTo(300,1);

return(
<View style={this.props.style}>
<Surface width={300} height={2}>
<Shape d={path} stroke="#000000" strokeWidth={2} strokeDash={[10,5]}/>
</Surface>
</View>
)
}
}

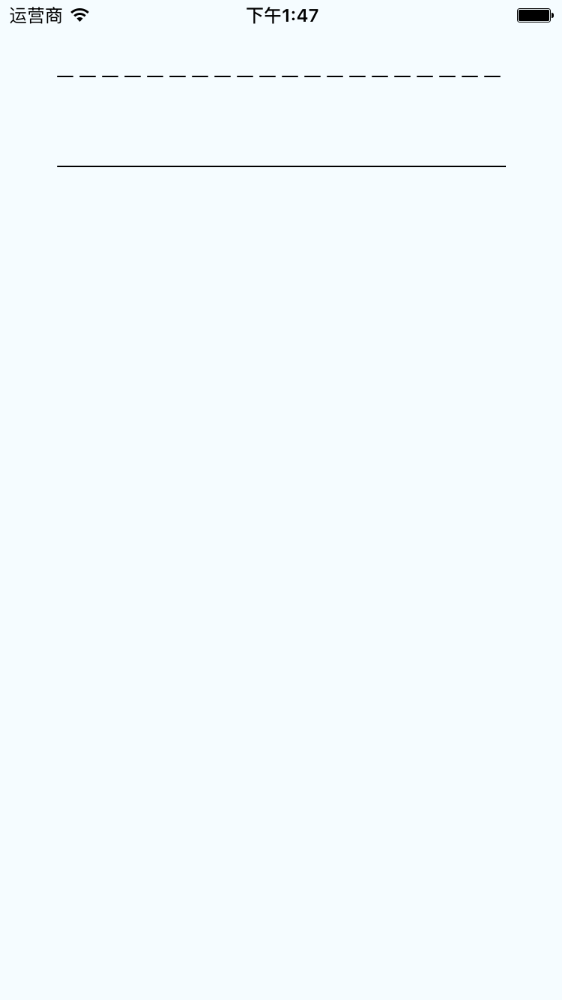

绘制线

绘制矩形

了解close()的使用,close的意思是创建一个密闭的路径。首先通过lineTo绘制三条边,在使用close链接第四条边。fill做颜色填充

示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
import React from 'react'
import {
View,
ART
} from 'react-native'

const {Surface, Shape, Path} = ART;

export default class Rect extends React.Component{

render(){

const path = new Path()
.moveTo(1,1)
.lineTo(1,99)
.lineTo(99,99)
.lineTo(99,1)
.close();

return(
<View style={this.props.style}>
<Surface width={100} height={100}>
<Shape d={path} stroke="#000000" fill="#892265" strokeWidth={1} />
</Surface>
</View>
)
}
}

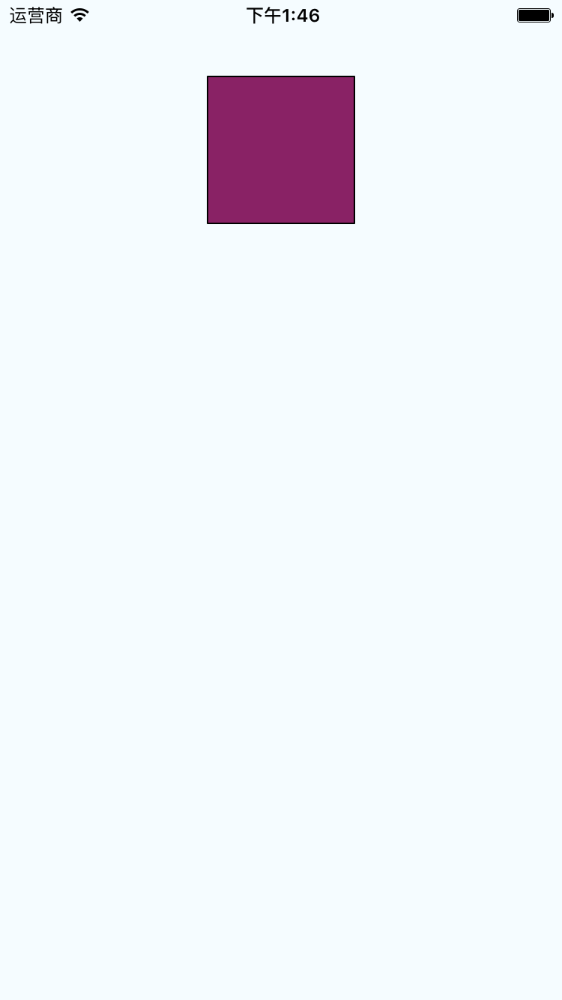

绘制矩形

绘圆

了解arc(x,y,radius)的使用, 终点坐标距离起点坐标的相对距离

示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
import React from 'react'
import {
View,
ART
} from 'react-native'

const {Surface, Shape, Path} = ART;

export default class Circle extends React.Component{

render(){

const path = new Path()
.moveTo(50,1)
.arc(0,99,25)
.arc(0,-99,25)
.close();


return(
<View style={this.props.style}>
<Surface width={100} height={100}>
<Shape d={path} stroke="#000000" strokeWidth={1}/>
</Surface>
</View>
)
}
}

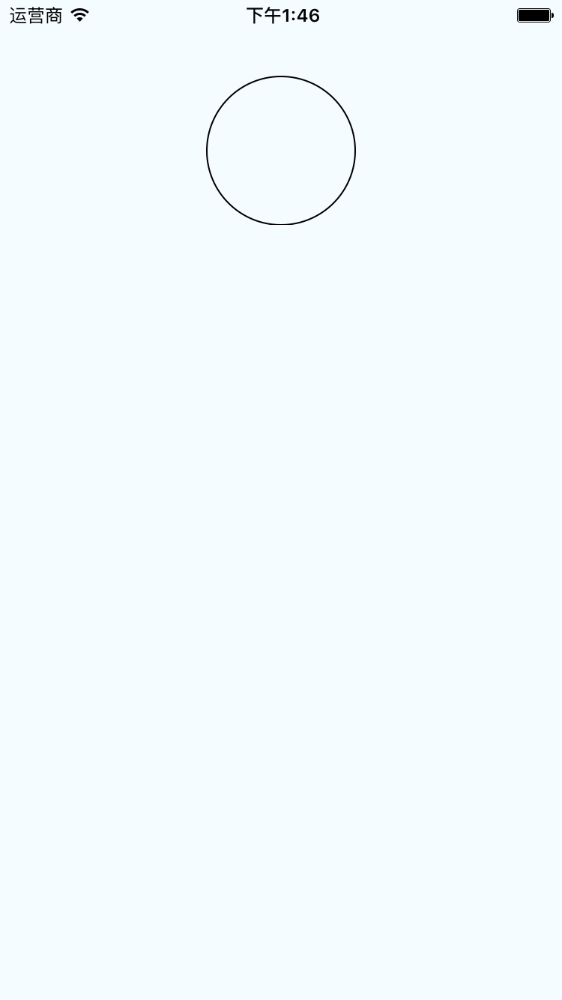

绘制圆

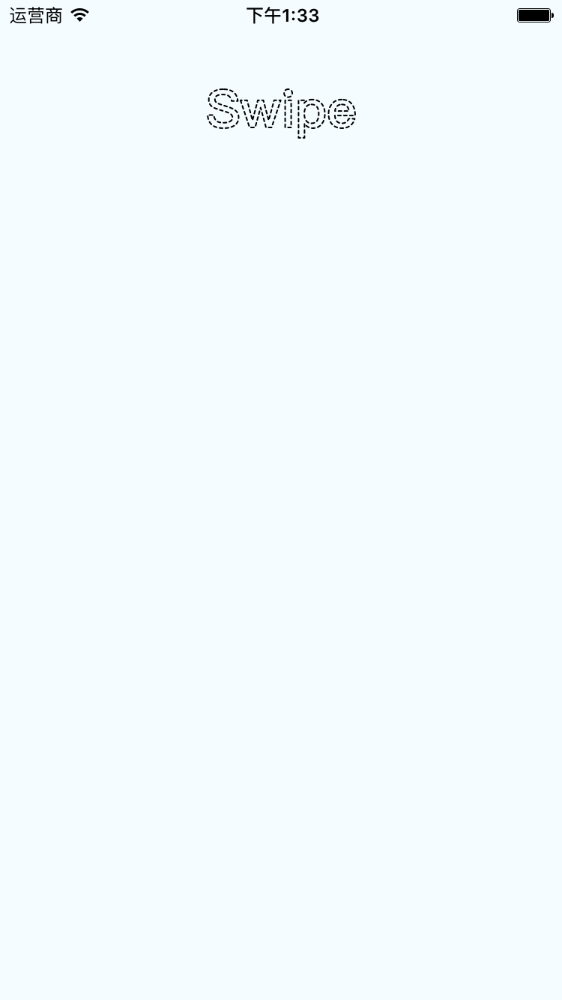

绘制文字

了解funt属性的使用,规则是“粗细 字号 字体”
注意: 字体应该是支持path属性的,应该是实现bug并没有不生效。 Android通过修改源码是可以解决的,IOS没看源码。

示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
import React from 'react'
import {
View,
ART
} from 'react-native'

const {Surface, Text, Path} = ART;

export default class ArtText extends React.Component{


render(){

return(
<View style={this.props.style}>
<Surface width={100} height={100}>
<Text strokeWidth={1} stroke="#000" font="bold 35px Heiti SC" path={new Path().moveTo(40,40).lineTo(99,10)} >Swipe</Text>
</Surface>
</View>
)
}

}

地址

绘制扇形

这里使用的是react-art中封装的一个组件地址,内部还是使用arc做路径绘制,感兴趣的同学可以阅读一下代码

示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
import React from 'react'
import {
View,
ART
} from 'react-native'

const {Surface} = ART;
import Wedge from './Wedge'

export default class Fan extends React.Component{

render(){

return(
<View style={this.props.style}>
<Surface width={100} height={100}>
<Wedge
outerRadius={50}
startAngle={0}
endAngle={60}
originX={50}
originY={50}
fill="blue"/>

</Surface>
</View>
)
}
}

绘制扇形

图层叠加

了解Group的使用

示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
"use strict";

import React from 'react'
import {
View,
ART
} from 'react-native'

const {Surface, Shape,Text, Path,Group} = ART;

export default class GroupTest extends React.Component{

render(){

const pathRect = new Path()
.moveTo(1,1)
.lineTo(1,99)
.lineTo(99,99)
.lineTo(99,1)
.close();

const pathCircle = new Path()
.moveTo(50,1)
.arc(0,99,25)
.arc(0,-99,25)
.close();

const pathText = new Path()
.moveTo(40,5)
.lineTo(40,99);


return(
<View>
<Surface width={100} height={100}>
<Group>
<Shape d={pathRect} stroke="#000000" fill="#000000" strokeWidth={1}/>
<Shape d={pathCircle} stroke="#FFFFFF" fill="#FFFFFF" strokeWidth={1}/>
<Text strokeWidth={1} strokeDash={[2,1,2,1]} stroke="#000" font="bold 30px Heiti SC" path={pathText} >Swipe</Text>
</Group>
</Surface>
</View>
)
}
}

绘制图层
